業內最高性價比的多通道可編程電源優勢比較

發布時間:2012-10-10 責任編輯:abbywang

【導讀】吉時利推出經濟型雙通道與三通道可編程電源是業內最高性價比產品。這兩款電源產品具有0.03%的基本電壓輸出準確度,0.1%基本電流回讀值準確度,可提供更高的數據精度和隔離與獨立的電源輸出,提供更大的測試靈活性和人性化儀表顯示。


吉時利儀器公司,作為先進電性測試儀器與測試系統的行業領導者,今天宣布2200系列可編程直流電源又增加兩款多通道電源產品。同現有競爭產品相比,這兩款電源產品具有更大的輸出準確度優勢,不僅價格優勢明顯,而且提高了易用性,非常適合在電路設計、大學生實驗室、材料研究以及器件測試等要求使用一臺以上電源的場合應用。隨著這些新型產品的推出,吉時利現在可以提供單通道、雙通道和三通道電源,這也是對公司目前眾多源測量?jī)x器的補充。

業內最高性價比的多通道可編程電源

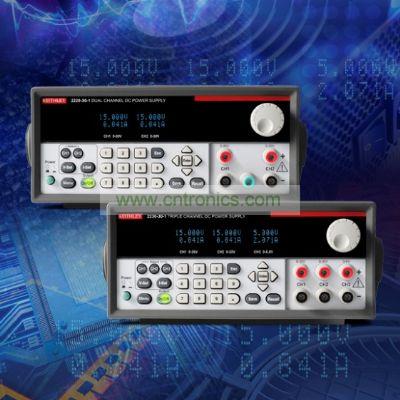

圖1:業內最高性價比的多通道可編程電源

這兩款新電源的輸出電平能夠滿足元器件、電路、模塊以及完整器件的電性特性分析所需的寬范圍電壓源要求。2230-30-1型電源提供兩個輸出通道,適用于為模擬電路供電,每個通道能夠輸出高達30V/1.5A/45W的電源,外加一個6V/5A/30W輸出通道,適用于為數字電路供電。(相比之下,同類競爭產品三通道電源的模擬輸出僅為25V、1A 。2220-30-1型電源提供兩個輸出通道,每個通道能夠輸出高達30V/1.5A/45W的電源。這些最大輸出電平,加上電壓設置與1mV的讀數分辨率以及電流設置與1mA的讀數分辨率,將生成更寬范圍的電源輸出,并以高精度讀取更寬范圍的電流讀數。

與同類競爭電源相比,具有更高的電壓和電流輸出與回讀準確度

2200系列電源每個通道的基本電壓準確度和電壓回讀準確度均是0.03%(而市場同類產品的準確度是0.05%),用戶可以確信為每個通道設置的輸出電壓值就是電源輸出端的電平值。許多競爭產品都不提供遠程檢測,而2200系列電源每個通道的后面板遠程檢測終端都可以補償電源引線的電壓降,確保為被測器件(DUT)負載端提供正確的電壓,從而提高整個系統的精度。2200系列電源每個通道還提供0.1%的基本電流設置和回讀準確度(而市場同類產品的準確度是0.15%),而且波紋和噪聲低于3mVp p,從而確保高質量的負載電流測量。

同競爭電源相比,提供隔離和獨立的輸出,具有更大的測試靈活性

2200系列電源的每個輸出通道都是完全隔離的,允許新電源在不同的參考點為兩個隔離電路供電,省去了第二電源。許多競爭產品的多通道電源則不能提供隔離的通道輸出,而且不能正確地為隔離電路供電。由于每個通道都可以獨立開啟和關閉,因此,電源可以按照指定時間序列,為需要開啟多個電壓電平的電路上電。可編程定時器允許對測試進行設置,在指定時間間隔后無人值守運行,關閉輸出。
[member]

[page]
可配置輸出以及更容易理解的輸出顯示

對于要求超過30V或1.5A供電的應用,新電源的30V輸出可以與多種配置進行組合,如以串聯方式提供60V輸出電壓,1.5A的最大輸出電流;或者以并聯方式提供3A電流、30V電壓輸出。采用這種方式配置時,特殊顯示模式將顯示組合配對的實際電壓和電流。同競爭產品相比,這是非常重要的優勢,因?yàn)楦?jìng)爭產品一般無法顯示組合輸出,有可能混淆顯示結果或不正確地解釋。吉時利公司推出的這兩款最新電源還允許配置 30V輸出,測試雙極邏輯電路,或者在使用跟蹤模式時,在兩路輸出之間保持用戶定義的比率。

保護被測器件(DUT)

新電源的幾個特性有助于保護測試器件(DUT)在測試過程中不被破壞,包括可設置電壓最大值,以防止通道電壓高出預設值。這些設置還包括電流極限設置功能,以控制流入被測器件(DUT)的電流幅度,而且每個輸出通道的幅度都可以獨立設置。此外,利用用戶設置的密碼,可以鎖定所有前面板控制,以防止實驗期間的意外變化。

為測試系統集成而優化

與手動配置方式一樣,新的多通道電源是為了在自動化系統中供電而設計的。電源采用USB TMC-兼容器件端口,在各種編程環境下很容易實現遠程控制。例如,美國國家儀器公司泰克版LabVIEWSignalExpress™為基本的儀器控制、數據記錄和分析提供了所需的全部工具。這個編程環境支持多種泰克臺式儀器,利用它可以通過一個自動識別的軟件接口訪問多個儀器功能,從而實現整個測試臺或測試系統的自動化。

操作靈活以及卓越的易用性

新電源的各種特性不僅改進了操作多功能性,而且簡化了電源的操作:

儀器設置可以保存在30個內部存儲器中,進行重復測試時可以節省時間。

利用旋轉旋鈕可以調整步長大小,在研究被測器件(DUT)對電壓或電流變化的響應時更加方便。另外,數字鍵盤也提供了準確輸入數值的替代方法。

在真空熒光顯示屏上將同時顯示各個通道的電壓和電流輸出,而競爭產品每次只能給出一個通道的輸出。

采用標準IVI-Com與LabVIEW儀器驅動程序,便于與自動測試環境進行集成。

關于吉時利公司

美國吉時利儀器公司擁有60多年測試與測量的豐富經驗,成為世界先進電子量測儀器和系統的領導者。我們的客戶都是在全球電子相關行業從事先進材料研究、半導體組件開發和制造,以及生產便攜式無線裝備等產品的科學家和工程師。吉時利提供給客戶的價值,是專對客戶關鍵測量需求與掌握客戶的應用提供一整套完整解決方案,以提高客戶產品質量和降低測試成本。2010年,吉時利儀器與泰克測試測量業務合并。
