對諸如IP 電話、無線接入點以及網絡監控?cái)z像頭等需要持續供電的各種連網設備來說，不必再連接自己的交流電源。這些設備無需放在交流電源插座附近，所以可以省掉電源電纜。

在PoE系統中，通過現有以太網接受電源的客戶端設備叫做受電設備(PD)，為PD提供電源的設備叫供電設備(PSE)。PD的功耗限制在12.95W，PSE 輸出限制為每個RJ-45 端口15.4W。在以太網連接電纜和物理層設備(PHY)變壓器保持良好平衡的情況下，每個PD最多可以獲取350mA的連續電流。

考慮到沿CAT-5以太網傳輸線（可達100米長）的電壓降，IEEE標準為PD和PSE規定了不同的功率額定值。在較長的鏈路上電壓降會更明顯，因此 PSE 的輸出電壓要高于標稱的 48VDC，以使 PD 獲得最大功率。因此，在以太網鏈路上到處都可以見到高達57VDC 的電壓。

大多數PoE 網絡可以采用端點(endpoint)或中跨式(midspan)PSE 實現。端點PSE在單個設備里集成了以太網交換機和電源，它被放置在以太網鏈路的另一端。因?yàn)樵谝蕴W(wǎng)鏈路的端點已存在電源，這種類型的PSE提供了實現PoE網絡的最簡便的方法。這種以太網交換機有時也稱為已具備“線上電源”(inline power)。如圖 1所示，端點PSE很適合用來部署新的基礎網絡。

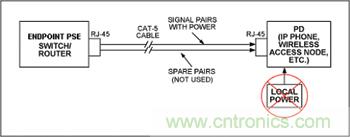

圖 1：對端點PSE和PD設備來說，電源是通過信號線對分配的

這種類型的PSE提供了實現一個PoE網絡最簡便的方法，因?yàn)殡娫匆呀?jīng)通到了以太網連接的端點上。

對于那些不能用這種方式升級的現有以太網，可以采用中跨式PSE，將電源插入到以太網里。中跨式PSE可以通過CAT-5電纜中的“空閑線對”提供電源，如果只有幾個以太網設備需要供電，這是一個最具成本效益的方法。例如有4至24端口的局域網，它可以是更大規模的多端口網絡系統的一部分（見圖2）。端點PSE與中跨式PSE不同之處在于它的供電選擇方式——可以與信號線在同一線對上，也可以在空閑線對上。一般來說，一個PSE必須能夠通過信號線對或空閑線對提供電源，但不必兩者都用。

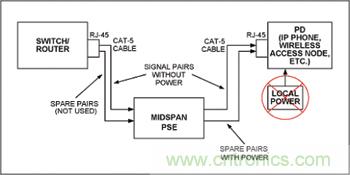

圖 2：對中跨式PSE和PD設備來說，電源是通過空閑線對分配的

中跨式PSE方法更適用于不進行大規模變動的現有以太網。

雖然看似簡單，但設計這種系統要付出相當?shù)呐?。它們必須具備向后兼容性，以保證老設備不會在以太網上接到48VDC電壓。IEEE 802.3af包含了向后的兼容性，并且包括了為以太網供電的可選擇性，因而也具備向前兼容性。對于一位設計人員，如果他正在開發的產品計劃運行在新的或現有系統——用于千兆以太網或 1000BASE-T/TX，從本文中將會得到一些啟示。

面對千兆以太網的電纜選擇

千兆以太網可以與端點PSE一同工作，但不能采用中跨式PSE，因?yàn)樗袰AT-5電纜中的所有四對線都用于數據傳輸。與之相比，10BASE-T 和 100BASE-TX 只用兩對線傳輸數據（線對1-2和3-6），留下的空閑線對（4-5和7-8）可以引入中跨式電源。因此，為了給千兆以太網提供線路供電，就需要端點 PSE 交換機。

IEEE 802.3af支持CAT-3電纜，因?yàn)樗畛跤糜?0BASE-T系統。但是，為了最大限度地保證新網絡部署中信號的完整性，并且考慮到每次電纜鋪設一般有10年的使用期，我們推薦使用盡可能高等級的以太網電纜（CAT-5e 或 CAT-6）。千兆以太網（具體講是 1000BASE-T）需要CAT-5電纜，但有些使用CAT-5的應用以及千兆以太網交換機已經接近其最低限度的邊緣。因此，最新的 1000BASE-TX 標準要求使用 CAT-6 電纜，而最初的1000BASE-T標準要求使用CAT-5電纜。

檢測PD

當PSE連接到以太網上時，PSE必須檢測每個以太網設備是否需要供電。因此，PD必須表現出與老式以太網設備不同的特征。在檢測時，PSE進行的是V-I測量，同時用一個 2.7V至10.1V的限流電壓對信號線進行探測。表 1 列出了作為一個有效PD在檢測時所必備的標準。所允許的1.9V偏差是通常用于控制電壓極性的二極管橋路產生的。由于PD必須向后兼容于中跨式PSE應用，所以每個PD需要兩個這樣的二極管橋路（見圖3）。10μA的電流偏移通常是由于PD內的泄漏引起的。表2列出了另一個標準集，任何沒有通過這個標準的以太網設備都是無效的PD。
[member]
[page]

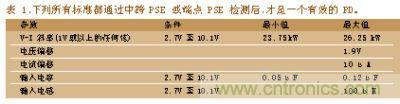

表1：所有標準都通過中跨PSE或端點PSE檢測后，才是一個有效的PD

表2：跨式PSE或端點PSE對所有以下標準的檢測可以判定以太網設備是否為無效PD

PD 的功率分級

推動電源與以太網相結合的最早動力是語音 IP電話(VoIP)。因?yàn)橛蟹浅６嗟囊蕴W(wǎng)設備（RFID閱讀器、PDA充電器、移動電話甚至筆記本電腦等）可以采用這種方便的供電方式，因此 IEEE 802.3af標準包括了一個可選的特性，名為功率分級(Power Classification)，它可以讓PSE更準確地管理功率預算。表3列出了一臺 PD 可以提供的不同功率等級(Power Classes)，以及各自相應的分級標志(Classification Signatures)。

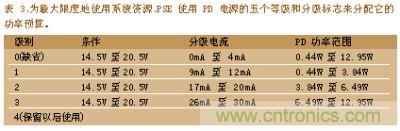

表3：為最大限度的使用系統資深PSE使用PD電深的五個等級和分級標志來分配它的功率預算

為實現可選的功率分級方法，PSE先施加一個14.5V至20.5V的探測電壓。PD發出一個標志（分級電流）作為回應，該標志向PSE指示PD可以消耗的最大功率。這一信息使PSE交換機在任何時候都能管理提供給所連接PD的最大功率。你可以通過選擇一個適當?shù)腜SE控制器IC，實現另一個IEEE 802.3af標準以外的功能，即對 PSE 各個端口的輸出功率進行硬件的限制。

除非網絡主管保證所有的PD都不會換成功耗更大的設備，否則有時交換機預計的功率預算會出現超標現象。在這種情況下，PSE 將拒絕為該端口供電，直到PD的功率分級符合要求為止。

另一個在突發情況下很靈活的功能就是，PSE可以決定哪個端口優先接受電源，或者當 UPS 或備用發電機快要耗盡能量時決定先斷掉哪個端口。這樣交換機就可以保持對最重要端口的供電，如火警電話、出入證件閱讀機、某些監控?cái)z像頭以及接入點，或者其它數據電路。PSE 控制器IC中帶有這種故障恢復功能——這可以通過硬件實現或軟件編程實現——有助于將緊急情況下的功率預算降到最低程度。此時，應找一個可軟件編程的 PSE控制器IC。

對斷開連接PD的檢測

在PSE開始為一臺PD供電后，它必須監控符合IEEE 802.3af標準的PD“保持供電”(Maintain Power)標志。PSE 還必須檢測PD是否已經斷開連接。標準定義了檢測PD斷線的交流和直流方法。例如，我們可以考慮這樣一種情況：一臺PD從交換機上拔下，馬上有一臺老式以太網設備插入同一個端口。如果在PD移走后48VDC電源沒有及時斷開，老式設備就可能損壞。

對一臺 PD 進行交流阻抗測量一般要比純直流電阻的測量更準確。一個小的共模交流電壓同數據信號和48VDC一起同時沿以太網鏈路傳遞下去。然后你就可以測量交流電流，并計算各端口的阻抗，該阻抗值應小于 26.25kΩ（在 PD 未拔出的情況下）。這個交流電壓的頻率必須在1MHz和100MHz之間。有關斷線檢測交、直流方法的更多細節，設計者應查閱 IEEE 802.3af標準。無論采用哪種方法，測量與隨后中止供電的速度都要足夠快。

芯片中的先進特性

在所有已面市的多端口PSE芯片中，最常見的是可控制四端口線上電源的PSE控制器?？梢詫ふ夷切2C兼容的串行接口，帶有可編程寄存器，便于配合 MCU使用。多工作模式的優勢對于緊急事件更顯重要。

舉例來說，Maxim的MAX5935提供自動、半自動、手動、關斷以及調試等運行模式。自動模式可以使器件在沒有軟件管理的情況下運行。半自動模式（根據請求）對連接到一個端口上的設備進行不間斷的檢測與分級，但只在軟件指定的情況下才為該端口供電。手動模式在系統診斷時非常有用，可以通過軟件實現對設備完全的控制。關斷模式終止所有的活動，切斷各端口的電源。最后，調試模式可以通過設備狀態機的精細步進，作詳細的系統診斷。

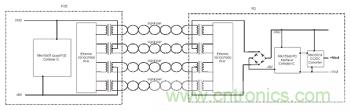

圖 3：由于千兆PoE網絡連接使用所有四個線對來傳輸數據，不能用中跨PSE方法來為PD供電

100BASE-TX和10BASE-T的回退模式照例可以用于數據傳輸。所以，在千兆以太網上運行的PD必須由一個端點PSE交換機供電。

圖3是PoE系統設計的一個實例，這個簡化的框圖演示了使用千兆以太網PSE與PD的連接。由于千兆以太網不能引入中跨式電源，所以 100/10M 以太網模式也只能連接到一個端點PSE交換機上（MAX5940 PD接口控制器不需要二極管橋，但也可以在需要時帶二極管橋工作）。今天的PD接口控制器IC（如MAX5941和MAX5942）包括一個脈沖寬度調制(PWM)控制器，雖然PD一般都包括一個 DC/DC 變換器。
