除了低功耗與低成本,F(xiàn)D-SOI還有什么優勢?

發布時間:2016-09-20 責任編輯:susan

【導讀】28納米以后邏輯工藝開始分岔:立體工藝FinFET由于獲得英特爾與臺積電的主推成為主流,14/16納米都已量產,10納米工藝也有可能在2017年量產;體硅工藝停止在28納米,想增加集成度而又對FinFET開發成本望而卻步的半導體公司另辟蹊徑。

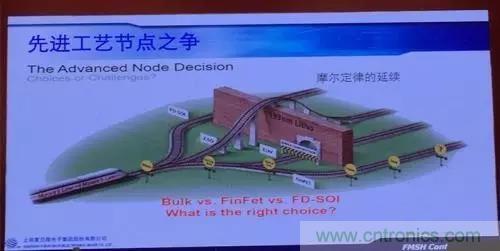

“多年以后我們寫半導體發展史的話,28納米節點一定是濃墨重彩的一筆,它背后有很多的故事。”在2016 FD-SOI論壇上,復旦微電子總工程師沈磊如是說。的確,28納米以后邏輯工藝開始分岔:立體工藝FinFET由于獲得英特爾與臺積電的主推成為主流,14/16納米都已量產,10納米工藝也有可能在2017年量產;體硅工藝停止在28納米,想增加集成度而又對FinFET開發成本望而卻步的半導體公司另辟蹊徑,開始考慮通過3D或者2.5D封裝來延續摩爾定律;通過幾年的發展,平面工藝FD-SOI生態鏈漸趨成熟,CEA-Leti的研究結果表明FD-SOI工藝至少可以延續到7納米,這預示著FD-SOI不是一個孤節點工藝路線,設計公司與IP公司從觀望轉到介入,GlobalFoundries(格羅方德)表示目前有50余家設計公司在利用該公司的22納米FD-SOI工藝進行設計。


功耗性能比一向是FD-SOI工藝所強調的優勢。根據三星提供的數據,相比體硅工藝(28納米HKMG工藝),28納米FD-SOI功耗相當于體硅工藝的70%,性能要高出16%。格羅方德將在2017年量產的22FDX(22納米FD-SOI工藝)支持超低電壓運行,只需0.4V電壓就能夠支持邏輯運算,與28納米HKMG工藝相比,功耗降低了70%,漏電流只有約1pA/um。在此次論壇上引起熱議的索尼GPS芯片CXD5600即采用28納米FD-SOI工藝,由于在功耗方面的出色表現,已經被華米用于其新推出的AMAZFIT運動手表里面。

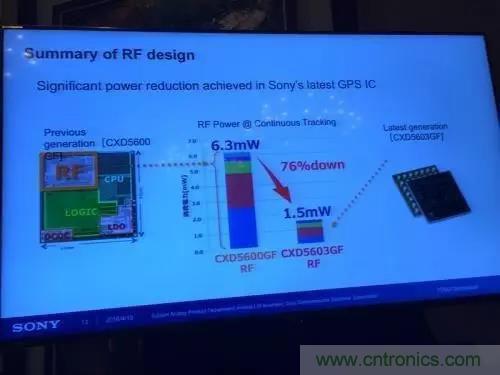

采用22FDX的GPS芯片將比現在的工藝更省電

格羅方德在此次論壇上發布12納米FD-SOI工藝路線圖,根據格羅方德的資料,這個被其稱為“12FDX”的工藝可用16/14納米FinFET成本實現10納米FinFET性能。 而相比16/14納米FinFET工藝,22FDX平臺在設計規則和制造上具備更大的成本優勢,例如,MOL設計規則22FDX比16/14納米工藝減少 50%(總規則減少10~20%);無Fin-specific規則;減少曝光切割(約50%);更大器件套件(約2倍以上);最重要的是減少了40%的掩膜。

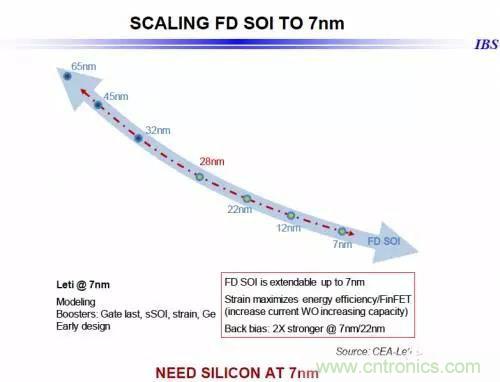

FD-SOI工藝可發展至7納米

沈磊表示,與FinFET工藝相比,F(xiàn)D-SOI工藝所需掩膜版更少,費用更節省,出片也更快。設計方案從體硅工藝遷移也更簡便快捷。

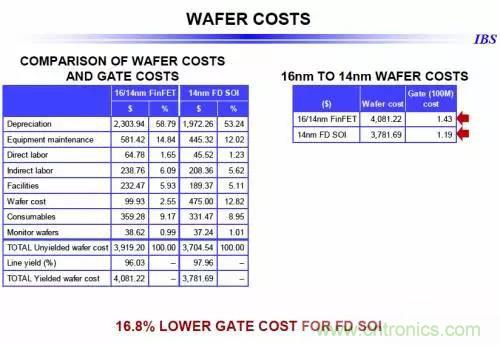

IBS 首席執行官Handel Jones則比較了16/14納米FinFET與14納米FD SOI的晶圓成本與單位晶體管成本,根據他的計算,14納米FD-SOI工藝單位晶體管成本比相應的FinFET工藝低了近17%。

FD-SOI工藝成本更低

FinFET高昂的開發成本(據Gartner最新數據,開發一款14納米FinFET芯片,費用為8000萬美元左右)使得越來越少的設計公司能夠跟上工藝進步的步伐。物聯網終端產品需求量大,并不要求極致的性能,但對功耗與成本要求極高,F(xiàn)D-SOI工藝成為絕佳的選擇,用沈磊的話說就是“適合的工藝是最好的工藝。”

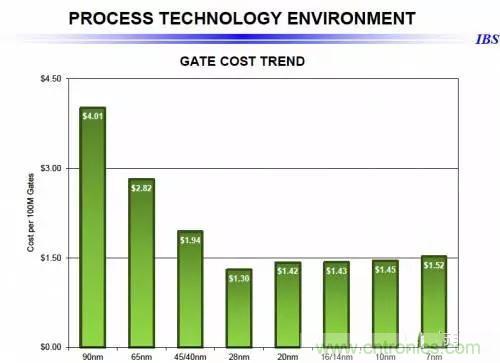

28納米以后的FinFET工藝晶體管成本不再下降

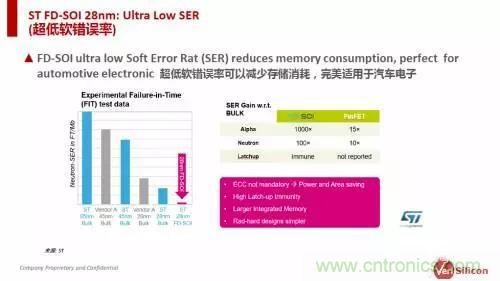

除了低功耗與低成本,F(xiàn)D-SOI工藝在可靠性上也表現出色。沈磊指出,從意法半導體給出的數據來看,由于FD-SOI工藝的敏感體積更小,對閂鎖效應(latch-up)免疫,具備更低的SRAM軟錯誤率,以及更好的電磁兼容性,使其更適用于高可靠應用領域,例如汽車、銀行與生命維持系統等。

FD-SOI工藝可靠性更高

芯原微電子創始人、董事長兼總裁戴偉民也表示,F(xiàn)D-SOI工藝的超低軟錯誤率可減少存儲消耗,非常適用于汽車電子領域。芯原SiPaas(芯片設計服務平臺)中的汽車電子設計指南結合FD-SOI工藝,推出的汽車儀表盤片上系統方案可幫助設計公司通過車規ISO26262 ASIL資質。

越過28納米節點以后,一直是FinFET的光芒更加耀眼,但FD-SOI也持續努力地尋找生存空間。低功耗、低成本、高可靠,這些特質與物聯網終端的需求天然匹配,但往屆只有意法半導體與恩智浦有產品量產,所以很多公司都在觀望。本屆論壇上索尼GPS芯片的量產引起了很多設計公司的關注,筆者了解到,國內已有一些公司在嘗試采用FD-SOI工藝開發芯片,尤其是應用于超低功耗或高可靠環境下的案例頗多。

FinFET還會領先,但FD-SOI曙光已現,當有更多的設計公司、IP公司與系統公司真正參與到FD-SOI生態圈時,轉折點或已到來。
