開關電源15種損耗分析與對策

發布時間:2017-05-05 責任編輯:wenwei

【導讀】對一個開關電源而言, 主要的損耗包括了傳導損耗(conduction loss)和切換損耗(switching loss),以及由控制電路所造 成的損耗。表二、三、四分別對這些主要損耗,包括主要的傳導損耗和切換損耗,控制電路所造成的損耗,列出了大約的估算,和常用的解決對策。


開關電源十五種損耗分析與對策

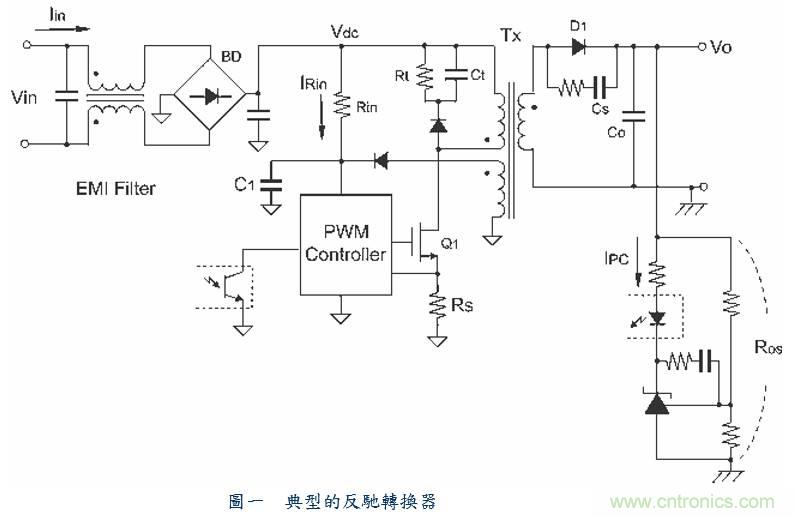

以圖一中典型的反激轉換器(flyback converter)為例,去分析電源轉換器的損耗。因?yàn)榉醇まD(zhuǎn)換器低價位和廣泛的輸入范圍的特性,在實際應用層面受到歡迎。

對一個開關電源而言,主要的損耗包括了傳導損耗(conduction loss)和切換損耗(switching loss),以及由控制電路所造成的損耗。表二、三、四分別對這些主要損耗,包括主要的傳導損耗和切換損耗,控制電路 所造成的損耗,列出了大約的估算,和常用的解決對策。

開關電源15種損耗分析與對策

開關電源15種損耗分析與對策

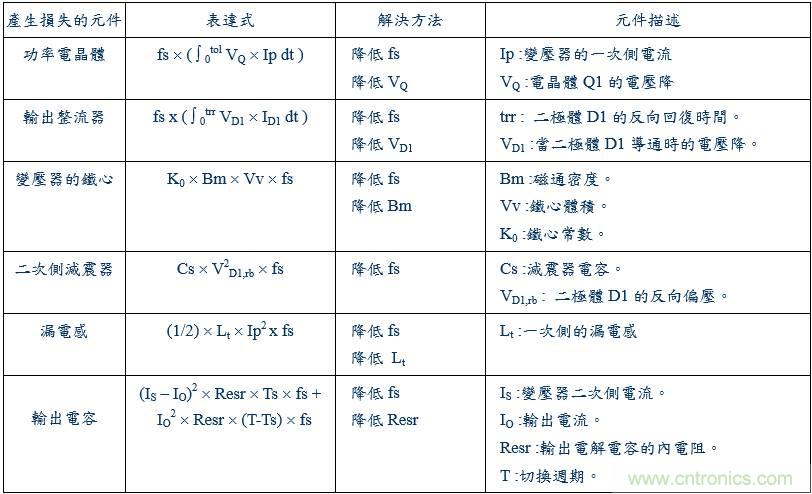

表二   主要的開關損耗

開關電源15種損耗分析與對策
表三    主要的傳導損耗

開關電源15種損耗分析與對策

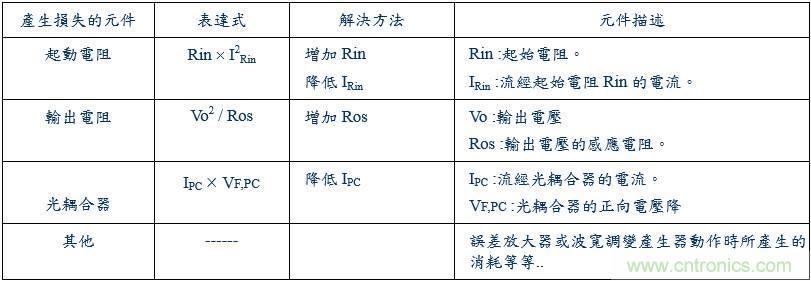

表四   控制電路的主要損耗

可以很明顯的發現無論是傳導損耗或切換損耗,都和切換頻率有很密切的關系。降低切 換頻率可以有效的降低損耗,特別是在輕載時。但由波寬調變產生器所產生的波寬必須被控 制,免得造成磁性元件的飽和。而且,反激轉換器的輸出能量可以表示為  Po = (Vdc^2 × Ton^2) /(2 × Lp × T) ×η,其中η代表轉換效率。在輕載時,導通時間(Ton)很短暫,增長切換週期(T),或降低切換頻率,是一個很直覺的想法。

本文轉載自電源研發精英圈公眾號。
