盡管模擬開關具有機械開關不可取代的優勢，然而它的應用較機械開關稍微復雜些，初次使用模擬開關的工程人員往往會由于模擬開關使用不當，引起整個系統的故障。本文通過將模擬開關與普通機械開關作比較，論述了模擬開關的若干基本概念，并結合實例對模擬開關應用的關鍵技術進行研究。

　　模擬開關的模擬特性

　　許多工程師第一次使用模擬開關，往往會把模擬開關完全等同于機械開關。其實模擬開關雖然具備開關性，但和機械開關有所不同，它本身還具有半導體特性：

　　1. 導通電阻（Ron）隨輸入信號（VIN）變化而變化

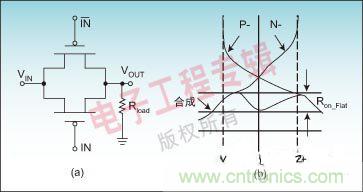

　　圖1a是模擬開關的簡單示意圖，由圖中可以看出模擬開關的常開常閉通道實際上是由兩個對偶的N溝道MOSFET與P溝道MOSFET構成，可使信號雙向傳輸，如果將不同VIN值所對應的P溝道MOSFET與N溝道MOSFET的導通電阻并聯，可得到圖1b并聯結構下Ron隨輸入電壓（VIN）的變化關系，如果不考慮溫度、電源電壓的影響，Ron隨Vin呈線性關系，將導致插入損耗的變化，使模擬開關產生總諧波失真（THD）。此外，Ron也受電源電壓的影響，通常隨著電源電壓的上升而減小。

　　圖1：a. 模擬開關原理圖；b. 模擬開關導通電阻與輸入電壓關系

　　2. 模擬開關輸入有嚴格的輸入信號范圍

　　由于模擬開關是半導體器件，當輸入信號過低（低于零電勢）或者過高（高于電源電壓）時，MOSFET處于反向偏置，當電壓達到某一值時（超出限值0.3V），此時開關無法正常工作，嚴重者甚至損壞。因此模擬開關在應用中，一定要注意輸入信號不要超出規定的范圍。

　　3. 注入電荷

　　應用機械開關我們當然希望Ron越低越好，因為低阻可以降低信號的損耗。然而對于模擬開關而言，低Ron并非適用于所有的應用，較低的Ron需要占據較大的芯片面積，從而產生較大的輸入電容，在每個開關周期其充電和放電過程會消耗更多的電流。時間常數t=RC，充電時間取決于負載電阻（R）和電容（C），一般持續幾十納秒。這說明低Ron具有更長的導通和關斷時間。為此，選擇模擬開關應該綜合權衡Ron和注入電荷。

　　4. 開關斷開時仍會有感應信號漏出

　　這一特性指的是當模擬開關傳輸交流信號時，在斷開情況下，仍然會有一部分信號通過感應由輸入端傳到輸出端，或者由一個通道傳到另一個通道。通常信號的頻率越高，信號泄漏的程度越嚴重。

　　5. 傳輸電流比較小

　　模擬開關不同于機械開關，它通常只能傳輸小電流，目前CMOS工藝的模擬開關允許連續傳輸?shù)碾娏鞔蠖嘈∮?00mA。

　　6. 邏輯控制端驅動電流極小

　　機械開關邏輯控制端的驅動電流往往都是毫安級，有時單純靠數字I/O很難驅動。而模擬開關的邏輯控制端驅動電流極小，一般低于納安級。因此，它完全可以由數字I/O直接驅動，從而達到降低功耗、簡化電路的目的。

　　模擬開關的開關特性

　　既然稱之為模擬開關，自然它還具有開關性，具體表現如下：

　　1. 信號可雙向傳輸

　　有些人習慣于把模擬開關的兩個常開常閉端稱之為輸入端，公共端稱之為輸出端，其實這只是根據模擬開關的具體應用給予的臨時定義。模擬開關大多可以使信號雙向傳輸，如果忽略這一點，就很容易使電路生成問題，比如將電壓反向偏置、電流倒灌等。

　　2. 開關斷開后漏電流極小

　　模擬開關在斷開（OFF）時會呈現高阻狀態，兩傳輸端間的漏電流極小，一般只有納安級以下，如SGM3001、SGM3002和SGM3005系列模擬開關，其斷開后的漏電流均為1nA。這么微弱的電流在應用中可忽略不計，模擬開關此時可被認為是理想斷開的。

　　總之，模擬開關是具有開關功能的半導體器件，在應用過程中既要充分利用它的開關功能，又要考慮它的半導體特性，否則可能會出現意想不到的麻煩。

　　模擬開關應用實例分析

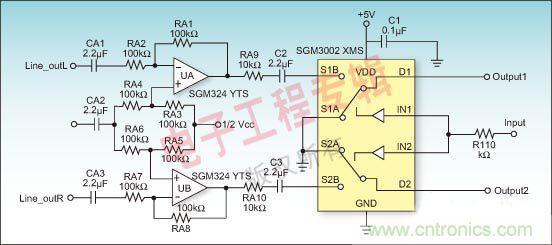

　　圖2是一音響設備前端放大及信號選通部分電路，其中選用了SGM324（四通道運算放大器）和SGM3002（雙通道模擬開關）。

　　圖2：音響前端放大及信號選通電路

　　該方案設計本意是當Input=0時，Line_outL和Line_outR音頻信號選通；當Input=1時，Phone_outL和Phone_outR音頻信號選通。然而當實驗機做出后，設計者發現當Input=1時，Line_outL和Line_outR通道有相當一部分信號分別漏到D1和D2端。應用網絡分析儀HP/Agilent 3589A測試SGM3002的關斷隔離度，當輸入信號為10kHz時，SGM3002的關斷隔離度僅為-120dB，因此芯片應該沒有問題。

　　事實上，該電路在模擬開關應用上存在下面兩處錯誤：

　　1. 模擬開關的輸入信號缺少一個直流偏置

　　圖2中模擬開關部分電路可以等效成圖3，本文第一部分曾經提到模擬開關輸入信號輸入不能為負。

　　圖3：模擬開關等效電路

　　通常來講，CMOS工藝的模擬開關輸入信號最小只能到-0.3V，如果再低于這個值，芯片將不能正常工作，甚至會損壞。圖2中模擬開關輸入信號沒有直流偏置，所以輸入信號有一部分處于負值區，模擬開關自然無法正常工作。

　　解決辦法：將電容C2、C3均去掉，模擬開關輸入信號便有了1/2VDC的直流偏置信號，此時模擬開關便可以軌到軌工作。此外，由于模擬開關公共端后面加了電容，所以直流信號依然可以被有效地隔離。

　　2. 在D1和D2端缺少耦合電阻

　　當模擬開關在斷開的情況下，其輸入與輸出端等效串聯了一個電容C，如果再假設在模擬開關輸出端到地之間有一個等效電阻R，則模擬開關在斷開時的等效電路如圖4所示。

　　圖4：模擬開關斷開時的等效電路

　　此時的模擬開關其實等效為一個RC濾波電路，由此不難得出以下公式：

　　其中，uout為模擬開關輸出信號；uin為模擬開關輸入信號；R為模擬開關輸出端電阻負載；C為模擬開關斷開時等效電容；f為輸入信號頻率。

　　由于模擬開關等效電容C會設計成很小，所以當輸入信號f處于音頻區時，增益A由R和f同時決定。當R取值較小時，f起主導作用，此時A《《1，信號被有效隔離。當R取值較大時，此時R起主導作用，此時A—》1，信號幾乎被完全泄漏過來。所以當輸出端懸空時，其輸出端與地之間電阻R—》+∞，此時模擬開關完全導通。

　　修正以上兩個錯誤后，該音頻應用電路便可以正常工作了。由以上實例可以看出，充分理解模擬開關的基本概念是正確應用模擬開關的基礎。
