教你如何選擇開關電源串模扼流圈、共模扼流圈

發布時間:2018-07-18 責任編輯:lina

【導讀】也許你知道開關電源,也了解開關電源串模扼流圈、共模扼流圈,但不一定知道如何選擇開關電源中串模扼流圈、共模扼流圈?那么,本文就是教你如何去選擇的。

也許你知道開關電源,也了解開關電源串模扼流圈、共模扼流圈,但不一定知道如何選擇開關電源中串模扼流圈、共模扼流圈?那么,本文就是教你如何去選擇的。


開關電源使用的電感器主要有:串模扼流圈、共模扼流圈、儲能電感、濾波電感、磁珠。

串模扼流圈選擇方法:

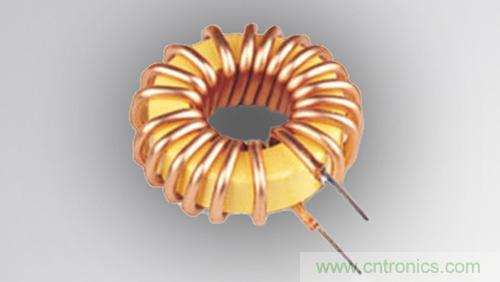

1、串模扼流圈通常繞制在鐵氧體磁環或螺線管上,對串模干擾呈現很高的阻抗

2、如1mH的串模扼流圈,當工作頻率為1MHz時串模阻抗達到峰值

3、采用單層繞組的串模扼流圈的匝間電容最低。其諧振頻率也最高

4、串模電感量可在100uH-5mH的范圍內選取

共模扼流圈選擇方法:

1、共模扼流圈包含兩個互相對稱的耦合電感,即將兩個獨立的繞組繞制在同一個環形磁芯或骨架形磁芯上

2、由于繞組沿相同方向繞制相同匝數,因此從電網引入的串模信號的磁通量在磁芯中被完全抵消。而共模信號的磁通量互相加強,對共模信號干擾呈現很大的感抗,使之不易通過

3、共模電感通常取8-33mH
