并聯穩壓器緩解電源啟動問題

發布時間:2023-04-04 責任編輯:lina

【導讀】電阻器 R一個 通過 RD、并聯穩壓器 IC1,二極管 D1和晶體管 Q1 構成低負載串聯通調節偏置電源。選擇這些元件以產生 Q 的電壓1 落在 IC 之間的發射器1的關斷電壓和整流輔助偏置繞組輸出產生的標稱電壓 VAUX_NOM.實際上,IC上的電壓1的 V抄送 引腳以有線或方式跟隨,以較高者為準:VAUX_NOM 或晶體管Q處的電壓1的發射器。


廣受歡迎的多端 TL431 三端子并聯穩壓器為設計人員的應用提供了相當大的多功能性。 圖1a 圖示了TL431的內部電路,其中包括一個精密基準電壓源、一個運算放大器和一個并聯晶體管(參考文獻1)。在典型的穩壓器應用中,兩個外部電阻器R一個 和 RB,確定負載電阻R下端的并聯調節輸出電壓S (圖 1b).舉例說明,TL431 和一些外部有源和無源元件可用作 SMPS(開關模式電源)PWM(脈寬調制)控制器的低功耗輔助電源。在某些電源設計中,降壓變壓器上的輔助繞組為PWM控制器供電。在輕輸出負載下,輔助繞組可能向PWM控制器提供不足的功率。


并聯穩壓器緩解電源啟動問題

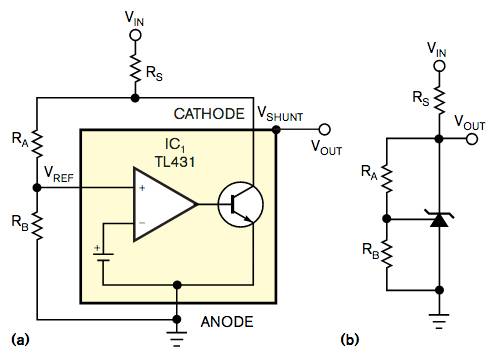

圖1 簡單的框圖隱藏了TL431的內部復雜,但您只需三個外部電阻即可在基本并聯穩壓器電路(B)。


例如,轉換器電路 圖2 為 PWM 控制器 IC 獲取電源1 通過輔助偏置繞組,W輔助,它是變壓器T的一部分1.電阻器 RT 和電容器 C拿 形成涓流充電電路,為IC提供啟動電源1.為了節省能源,電阻R.T 提供足夠的電流來對 C 進行涓流充電拿 至電壓 V輔助.電路啟動后,它按預期工作,向負載提供輸出功率,輔助繞組及其組件為 PWM 控制器供電。


并聯穩壓器緩解電源啟動問題

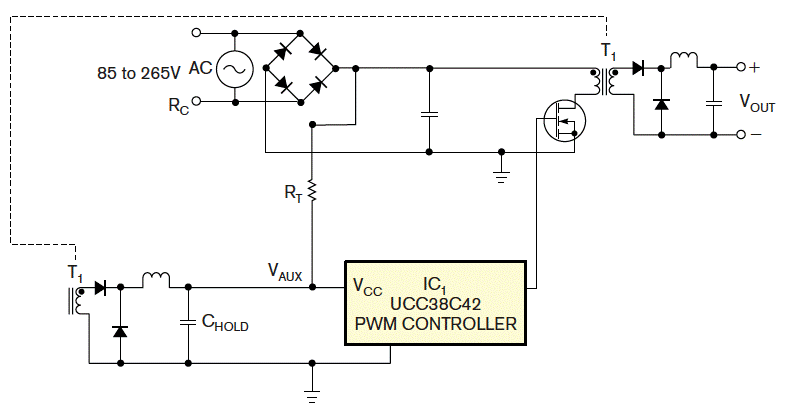

圖2 輔助繞組為電源的 PWM 供電控制器。


然而,移除輸出負載會減少提供給輔助偏置繞組的能量,從而耗盡C上的電荷拿 并導致集成電路1 關閉,這反過來又會破壞輸出電壓調節并導致電源運行不規律。低功耗偏置電源電路提供輕負載啟動電源,然后在輔助繞組可以為PWM控制器IC提供足夠能量時關閉以節省功率1 (圖3).在該電路中,串聯調整器在輕負載條件下導通,當偏置繞組能夠向PWM控制器提供能量時關斷,從而在負載下節省能量并提高轉換器效率。


并聯穩壓器緩解電源啟動問題

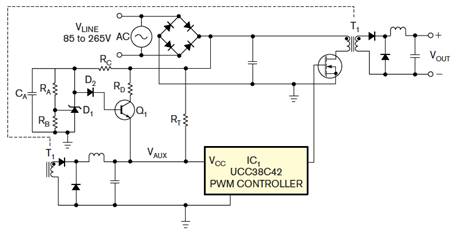

圖3 在這種改進的設計中,脈寬控制器IC1衍生出其RT 電源用于啟動,輔助繞組 WAUX 用于正常運行,以及用于低負載操作的并聯穩壓器電路 IC2 和 Q1。


電阻器 R一個 通過 RD、并聯穩壓器 IC1,二極管 D1和晶體管 Q1 構成低負載串聯通調節偏置電源。選擇這些元件以產生 Q 的電壓1 落在 IC 之間的發射器1的關斷電壓和整流輔助偏置繞組輸出產生的標稱電壓 VAUX_NOM.實際上,IC上的電壓1的 V抄送 引腳以有線或方式跟隨,以較高者為準:VAUX_NOM 或晶體管Q處的電壓1的發射器。當輔助偏置繞組及其組件提供足夠的功率時,Q1的發射器看到反向偏置,Q1 關閉以節省能源。相反,Q1 在 V 時供電輔助 低于 VAUX_NOM 由于輸出負載較輕。注意,電路仍必須包括涓流充電電阻R。T 由于大多數PWM控制器都集成了欠壓鎖定功能,因此能夠在高于標稱電源電壓時啟動。

要設計串聯調整穩壓器,請選擇電阻R。C 為 IC 提供足夠的工作電流2,然后選擇電阻器 RD 以保持 Q1的集電極電壓和電流在其安全工作區域內。選擇電阻器 R一個 和 RB 將串聯穩壓器的輸出電壓設置在IC以上1 的啟動電壓,低于輔助繞組整流輸出提供的標稱電壓。選擇旁路電容器C一個 將 IC 上的紋波電壓降至2.

您可以使用以下內容 方程 調整由電阻R形成的分壓器一個 和 RB :


并聯穩壓器緩解電源啟動問題


Q 時的電壓1 的發射極必須低于輔助偏置繞組提供的標稱輔助電壓。V裁判 代表并聯穩壓器 IC2 內部標稱基準電壓為 2.495V,VD1 和 VBE(Q1) 表示 D1 的壓降和 Q1 的正向基極-發射極電壓。
