反向電流阻斷電路設計

發布時間:2023-06-15 責任編輯:lina

【導讀】反向電流是指系統輸出端的電壓高于輸入端的電壓,導致電流反向流過系統。


反向電流是指系統輸出端的電壓高于輸入端的電壓,導致電流反向流過系統。


來源:
1. MOSFET用于負載切換應用時,體二極管變?yōu)檎蚱谩?br style="box-sizing: border-box;"/>2. 當電源從系統斷開時,輸入電壓突然下降。

需要考慮反向電流阻斷的場合:
1. 功率多路復用供電采用MOS控制時
2. ORing控制。ORing與功率多路復用類似,不同之處在于,不是選擇一個電源為系統供電,而是始終使用最高電壓為系統供電。
3. 斷電時,特別是輸出電容比輸入電容大得多的時候,電壓下降得慢。


危害:
1. 反向電流會損壞內部電路和電源
2. 反向電流尖峰還會損壞電纜和連接器
3. MOS的體二極管功耗上升甚至損壞


優化方法:
1. 采用二極管
二極管,特別是肖特基二極管,天然具有反向電流和反極性保護的功能,但是成本高,反向漏電流大,需要散熱。
2. 采用背對背的MOS
兩個方向都可以阻斷,但是占板面積大,導通阻抗大,成本高。

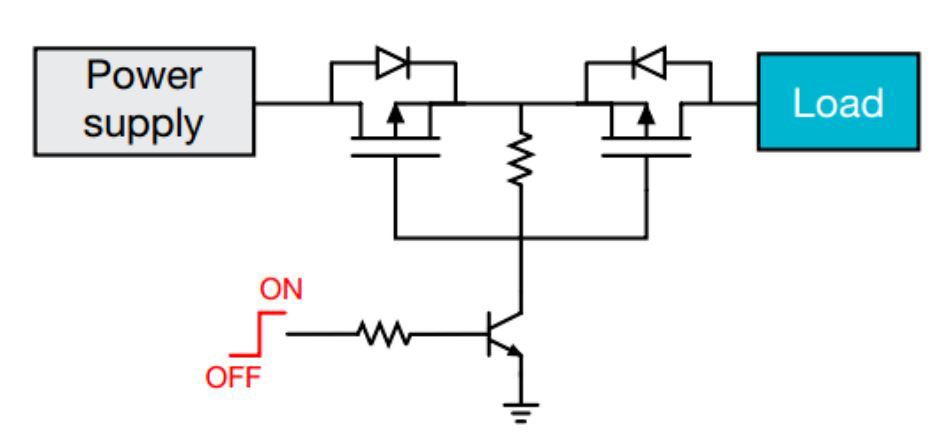

下圖中,控制三極管導通時,其集電極為低,兩PMOS導通,當三極管關斷時,若輸出比輸入高,右側MOS體二極管導通,使得其D級為高,使得G級為高,左側MOS體二極管不通,同時由于MOS的VSG為體二極管壓降達不到門檻電壓,所以兩MOS關斷,這樣阻斷輸出到輸入的電流。


反向電流阻斷電路設計

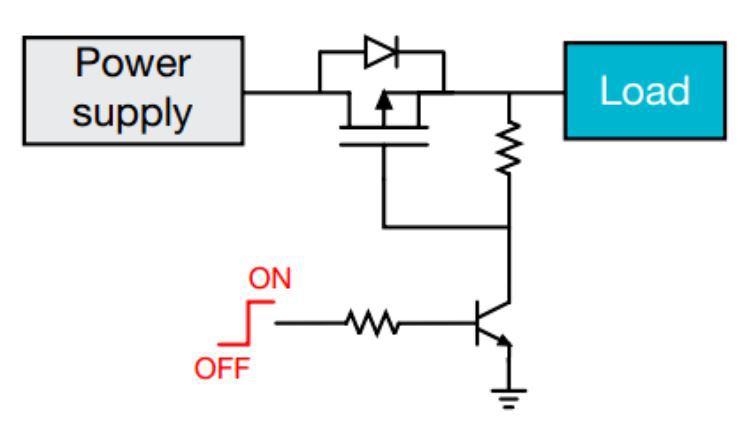

3. 反向MOS


反向MOS雖然可阻斷輸出到輸入的反電流,但缺點是從輸入到輸出總有一條體二極管通路,而且不夠智能,當輸出大于輸入時,不能關斷MOS,還需加電壓比較電路,所以就有了后來的理想二極管。


反向電流阻斷電路設計


4. 負載開關


5. 多路復用


多路復用:從兩個或更多個輸入電源之間選擇其中一個為單個輸出端供電。


6. 理想二極管


形成理想二極管有兩個目標,一個是模擬肖特基,二是必須有輸入輸出比較電路,來使其反向關斷。
