【7大方案】Wifi模塊智能控制設計方案“對對碰”

發布時間:2015-01-20 責任編輯:sherryyu

【導讀】串口WiFi模塊控制智能家電的方案有很多,這里小編就來為大家分析下Wifi模塊智能控制是如何實現的,同時從局域網控制和廣域網控制來分別為大家介紹不同的WiFi模塊控制智能家電的共7種方案,讓大家選擇。

今天我們就來分析下Wifi模塊智能控制是如何實現的,我們可以從控制的距離來分可以分為,局域網控制和廣域網控制。

先介紹局域網控制

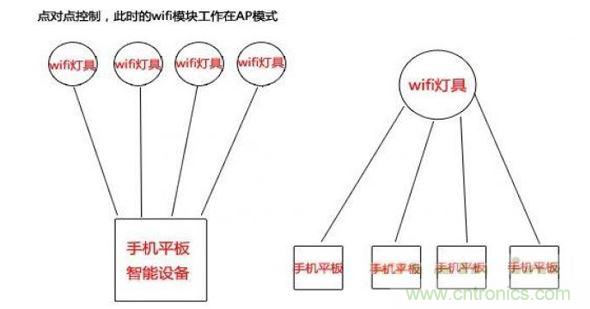

第一種方法:wifi模塊工作在AP模式,智能終端(手機、平板)直接接入wifi模塊提供的網絡,在同一個熱點網絡實現無線控制。(如圖一左邊)

但是由于wifi模塊工作AP模式也就是熱點模式下,它接入的智能設備端有限,我司的wifi模塊提供6個其他智能控制端(如手機平板)。(如圖一右邊)
局域網點對點控制(圖一)
局域網點對點控制(圖一)

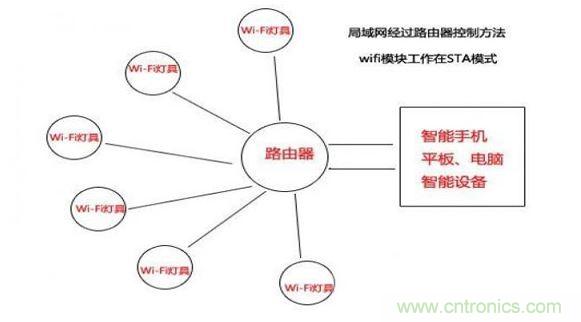

第二種方法:wifi模塊工作sta模式,智能終端和wifi模塊工作由無線路由器提供的無線網絡環境中,數據信號經過無線路由器轉發,從而實現局域網無線控制。(如圖二)
局域網過路由器點對點控制(圖二)
局域網過路由器點對點控制(圖二)

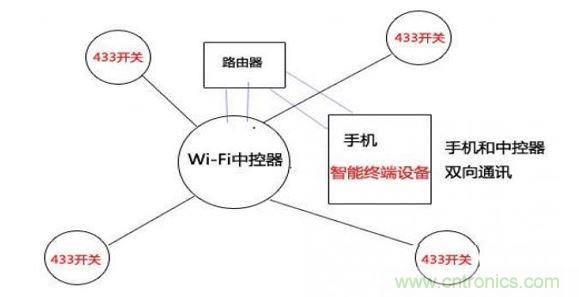

第三種方法:利用我們的wifi的STA模式作為中控器,wifi中控器和其他設備終端的無線通訊可以采用433技術、315技術、2.4G技術,形成一個以wifi中控器的局域網。(如圖三)
433和wifi技術局域網控制(圖三)
433和wifi技術局域網控制(圖三)
[page]

提示:433無線技術是無線單向技術,優點,傳輸距離比較遠;Wifi中控器與433開關之間采用433技術通訊。此時的wifi模塊處于STA模式。

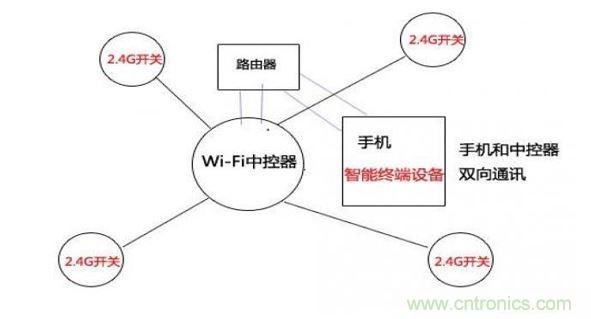

2.4G與wifi局域網控制方式(圖四)
2.4G與wifi局域網控制方式(圖四)

提示:2.4G技術是雙線無線技術,但是傳輸距離相對較短;Wifi中控器與2.4G開關之間采用2.4G技術通訊,此時的wifi模塊處于STA模式。

下面介紹廣域網控制

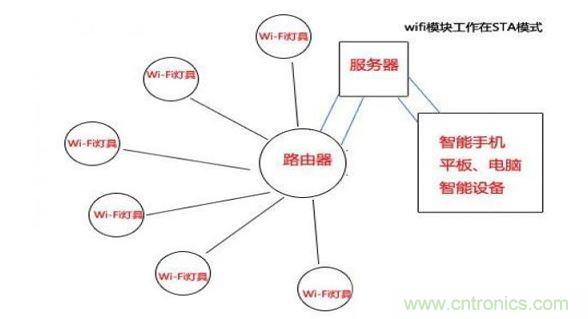

方法一:單純wifi技術,利用無線路由器作為中控中心。此時的wifi模塊工作在STA模式下。wifi模塊的MAC地址綁定在服務中, wifi模塊的數據經過路由器發出。與手機的2G、3G、4G或者其他wifi網絡形成一個網絡,從而達到控制。(如圖五)
單純wifi技術
廣域網wifi遠程控制(圖五)路由器作為中控制,wifi模共組STA模式下,形成廣域網控制。
[page]

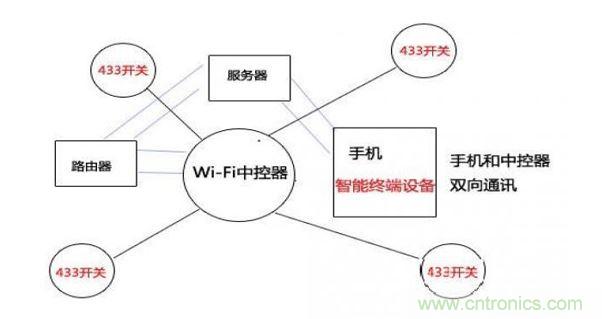

方法二:wifi技術與其他技術結合,如wifi與2.4G或者wifi與433技術等等。此時的wifi模塊工作在STA模式下,手機的2G、3G、4G或者其他wifi網絡形成一個網絡,從而達到控制。(圖六——為wifi與433技術結合)
wifi技術與其他技術結合
433技術和wifi模塊技術廣域網控制技術(圖六)

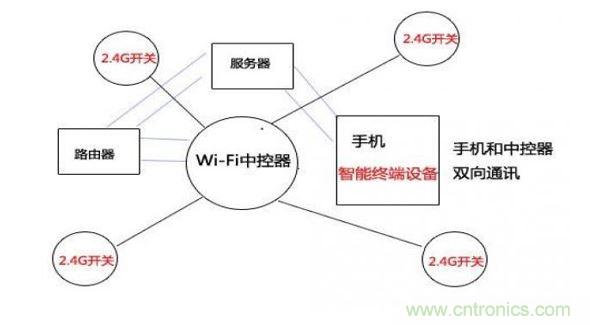

wifi模塊作為中控器與433無線技術結合,形成廣域網控制示意圖(如圖七)
2.4G與wifi模塊技術遠程控制示意圖(圖七)
2.4G與wifi模塊技術遠程控制示意圖(圖七)

wifi模塊作為中控器與2.4G無線技術結合,形成廣域網控制示意圖;廣域網控制就是這樣實現的。
