技術特征：

• 包括mTouch投射電容式開發工具包，以及PIC16F707 8位單片機
• 能夠迅速開發和實現以玻璃為前面板的穩健用戶界面
• 通過手勢等功能簡化用戶交互

應用范圍：

• 全球定位系統、恒溫器、移動手持設備及其他使用手指輸入的小型顯示器等設備

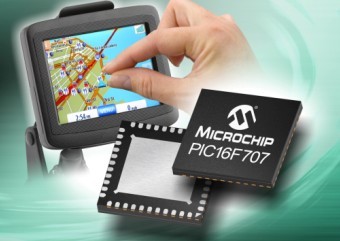

全球領先的單片機、模擬器件和專利閃存解決方案的供應商——Microchip Technology Inc.(美國微芯科技公司)在美國西雅圖舉行的SID顯示大會(SID Display Week)上宣布，推出mTouch投射電容式觸摸屏傳感技術，這是正在申請專利的一系列投射電容式觸摸屏解決方案中的首項技術，這些解決方案可利用公司8位、16位和32位PIC MCU產品線實現。Microchip同時推出了mTouch投射電容式開發工具包，以及PIC16F707 8位單片機(MCU)。后者具備兩個16通道電容式傳感模塊(CSM)，可以同時運行以提高采樣率。目前已經上市的這款MCU以及新推出的mTouch投射電容式技術和開發工具包有助于設計人員用一個MCU即可在其應用中輕松集成投射電容式觸摸傳感功能，從而降低系統總成本并提高設計靈活性。

作為傳統按鈕式用戶界面的替代方法，觸摸傳感技術不斷獲得市場青睞，因?yàn)樗梢猿尸F(xiàn)時尚的外觀，實現更靈活、更直觀的界面。mTouch投射電容式觸摸屏技術使客戶能夠迅速開發和實現以玻璃為前面板的穩健用戶界面，通過手勢等功能簡化用戶交互。其典型應用包括全球定位系統、恒溫器、移動手持設備及其他使用手指輸入的小型顯示器等設備。該技術可以在Microchip的網上觸摸傳感設計中心獲得免版稅的源代碼授權。

Microchip安防、單片機和技術開發部副總裁Steve Drehobl表示：“Microchip始終致力于幫助設計人員更輕松地利用低廉又不煩瑣的解決方案集成觸摸傳感接口。我們的投射電容式產品可以使客戶以最短的學習曲線掌握這一令人興奮的技術，實現快速的產品上市。這項技術和開發工具包易于使用，高度靈活并以用戶為導向，可以以低成本快速實現投射電容式觸摸。”

mTouch投射電容開發工具包

投射電容式mTouch開發工具包(部件編號DM160211)包括一個安裝在傳感器板上的3.5" 感應屏，一塊采用PIC16F707 MCU的投射電容式觸摸傳感開發板以及全功能固件。該工具包使用戶能夠連接多達24個傳感器通道，而無需修改固件。開源代碼支持多達32個通道傳感器。該工具包還包括一個圖形用戶界面(GUI)工具，使客戶能夠輕松調整對其設計非常重要的關鍵參數。該工具包可以通過microchipDIRECT購買。

PIC16F707單片機

除了具有兩個CSM，低功耗的PIC16F707 8位MCU的工作電壓范圍寬：1.8-5.5V，而一個典型投射電容式傳感器應用在5V時的工作電流約為1.5 mA。采用40引腳5 mm×5 mm微型QFN(μQFN)封裝的產品預計將在2010年第三季度推出。這款MCU現在可提供44引腳8 mm×8 mm QFN和TQFP封裝。采用QFN和TQFP封裝的這款MCU樣片可以在申請?？稍趍icrochipDIRECT批量訂購這兩種封裝的MCU。
