松下電工推出采用自主三維測距方式的距離圖像傳感器

發布時間:2010-06-01 來源:技術在線

產品特性:
  • 采用近紅外線發光二極管作為測距方式
  • 以及環境光去除型高靈敏度三維測距CCD技術
  • 外形尺寸為寬170×高54×厚49mm
  • 響應速度為20幀/秒
應用范圍:
  • 數字標牌和游戲機

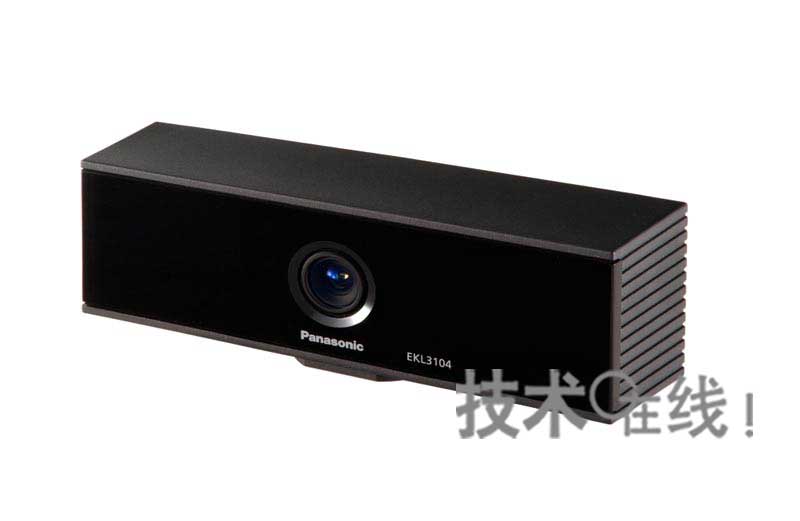

松下電工開發出了采用自主三維測距方式的距離圖像傳感器“3D Image Sensor‘D-IMager’”,將于2010年6月1日上市。距離圖像傳感器是一種可以實時獲得空間深度信息的傳感器。該公司開發出了采用近紅外線發光二極管(LED)的自主方式作為其測距方式,并已應用到該傳感器中。據介紹,除了數字標牌(電子廣告)和游戲機外,該產品還可以用于保安用途的尾隨混入(緊跟著某個持有合法證件的人,然后沒有接受認證就混進去)檢測和機器視覺系統等。

在新開發的測距方式中,除了近紅外線LED外,還采用了該公司名為“環境光去除型高靈敏度三維測距CCD”的技術。由此,除了在外部光較強的環境下也可使用外,還實現了適于識別大幅度手勢的廣視角。水平方向的視角為60°,垂直方向的視角為44°。另外,該傳感器根據每個像素計算LED照射光線、然后該光線照到測量對象上再反射回來所需要的時間,以此來推算距離。LED照射光的調制頻率可從三種中進行選擇也是該傳感器的特點,即便使用多個該傳感器,也可以通過設定為不同頻率來防止干擾。

該傳感器的主要性能參數方面,外形尺寸為寬170×高54×厚49mm,響應速度為20幀/秒,測距像素?cái)?shù)為水平160×垂直120,檢測距離范圍為1.2~9m,可使用的周圍照度相當于太陽光2萬lx以下,重量約為520g,最小輸出單位為1cm。設置場所限定在室內。距離數據和圖像數據的輸出規格均為USB2.0 mini-B,數據長度方面,距離為11bit、像素為8bit。價格為開放式。

另外,該傳感器還在上海國際博覽會日本館展示的“Life Wall”中用于動作捕捉。
