大功率全集成同步Boost升壓變換器,可優化便攜式設備和電池供電應用
發布時間:2020-02-04 責任編輯:wenwei
【導讀】眾所周知,鋰離子電池能量密度高、重量輕、無記憶效應、自放電小,在便攜式應用領域中備受青睞。但是,由于大多數鋰離子電池的電壓范圍在 4.2V (完全充電) 至 3.0V (完全放電)之間,而后級電路的輸入電壓會高達 12V 或更高,因此在便攜式應用中需要采用升壓拓?fù)浼呻娐贰J忻嫔系谋銛y式應用(例如藍牙音箱、快充移動電源及便攜式 POS 機),所常用的 Boost 升壓產品有: 帶外部 MOSFET 的控制器方案,帶外部二極管的非同步 Boost 升壓變換器方案,或者輸入/輸出范圍有限的升壓方案。但以上解決方案,存在諸多缺點:其占用空間大,組成部件多,效率也比較低,且在噪聲和可靠性方面拉低了整體產品的性能。
而 MPS 的產品 MP3432,其啟動電壓低至 2.7V,工作輸入電壓范圍為 0.8V - 13V,輸出電壓卻高達 16V。MP3432 還集成了 2 個優化的同步 MOSFET,其可調開關電流限值高達 21.5A,單節電池電壓轉換輸出功率高達 30W、具備輸入至輸出直通模式,還可兼容其他各種工作模式,在 QFN(3mmx4mm)封裝下具有很高的功率密度。

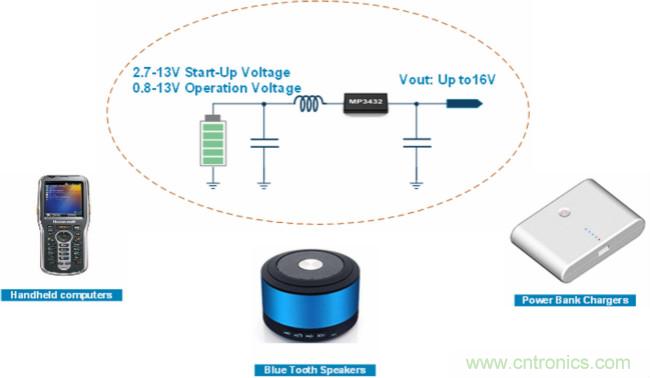

圖1:鋰離子電池便攜式應用
尺寸小、功率密度高

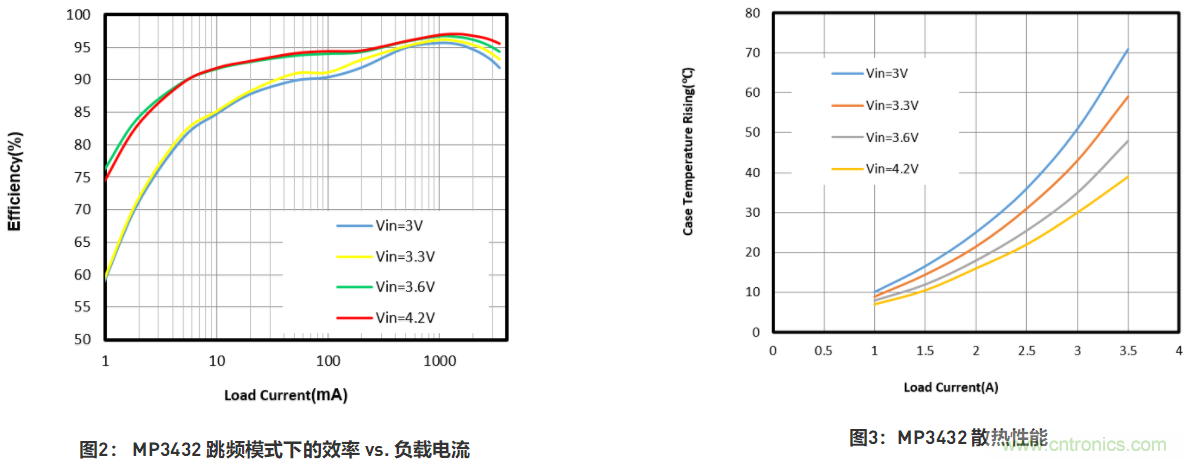

通過采用 MPS 最新的工藝技術、先進的電路設計技術和封裝技術,MP3432 集成了 6.5mΩ 和 10mΩ 低阻抗功率 MOSFET,無需使用體積大且低效的外部肖特基二極管。MP3432 在 4.2V 輸入電壓下可實現高達 97% 的峰值效率,在主要工作范圍內效率可達 85% 以上,并且具有極好的散熱性能(見圖 2 和圖 3)。
在 (3mmx4mmx0.9mm) QFN 封裝中,MP3432 的功率密度為 40.9kW/inch3,使其成為商用升壓變換器 30W 級別中功率密度最高的產品之一。而且,MP3432 采用恒定關斷時間控制(COT)方式,可提供快速瞬態響應功能,減少輸出電容量,從而進一步縮小了整體解決方案的尺寸。
更高的芯片性能和穩定性
在電池供電藍牙音頻應用中,不僅音頻質量至關重要,電池壽命也十分關鍵。MP3432 中的 MODE 引腳能支持輕載跳頻模式( PSM) 、強制連續導通模式(FCCM)和超音頻模式(USM)。MP3432 在跳頻模式下效率極高,在強制連續導通模式(FCCM)下所產生的 VOUT 紋波也非常低,并且在超音頻模式(USM)下無音頻噪音。
通過采用可調開關峰值電流限,MP3432 可為不同應用提供精確的過載保護。
其 ILIM 引腳上的電阻可以精確調節峰值電流限,請根據以下公式(1)計算出限流值:
(1)

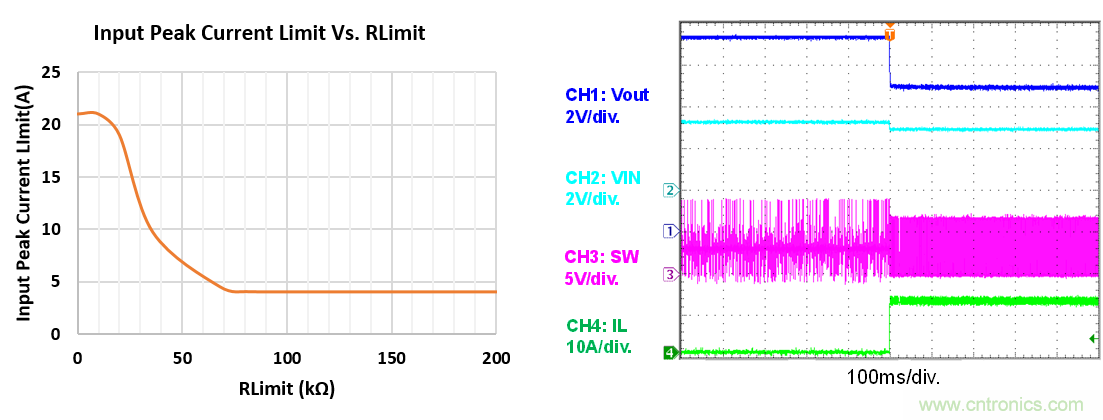

其中 RILIM 為 ILIM 引腳上的電阻。MP3432 的峰值電流則是通過此電阻來進行調節的,其調節范圍為 4A 至 21.5A。在每個周期內,內部電流檢測電路可監測低側 MOSFET(LS-FET)電流信號。一旦檢測到電流達到設定電流限,LS-FET Q1 立即關斷(見圖4)。
圖4:MP3432 提供的精確輸入峰值電流限

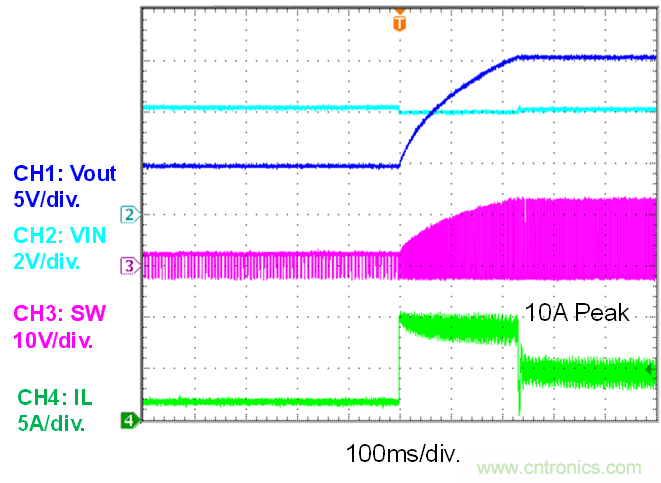

可調峰值電流限能滿足諸多應用的不同要求。如圖 5 所示,MP3432 可以在最大功率下對輸出電壓進行快速充電,且當輸出電壓躍至較高值時,瞬態響應不會發生過沖。
測試條件:VIN = 4.2V, Vout = 4.5V/1A→15V/1A, Ilimit = 10A
圖 5: MP3432 輸出電壓瞬態

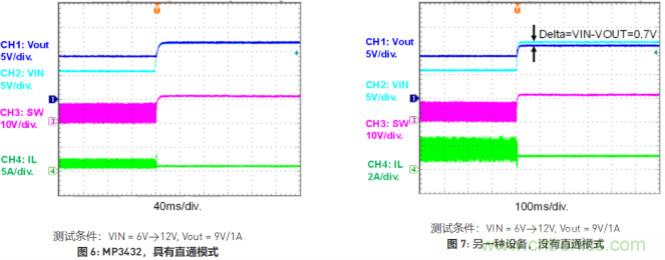

通過將 MODE 引腳設置為低電平,MP3432 可在跳頻模式(PSM)下工作。在跳頻模式下,當 VIN 高于 VOUT_SET 時,MP3432自動進入直通模式,此時高側 MOSFET(HS-FET)恒通,LS-FET 關斷(見圖 6)。在 VIN 值高于 VOUT_SET 時,直通模式可以防止 HS-FET 體二極管導通電流,以避免產生不必要的功率損耗。圖 7 顯示了沒有直通模式的類似設備中,VIN 大于 VOUT_SET 時的效果,以及依靠體二極管導通電流時的效果。

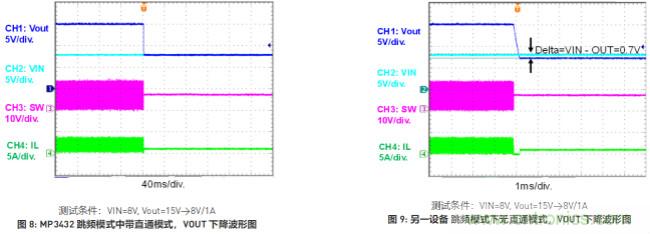

直通模式對藍牙音箱非常有用。Boost 升壓變換器的輸出電壓必須與藍牙音箱的音頻信號直接成正比。如果音頻信號很弱,輸出電壓必須降至較低甚至 VIN 值,才能降低功放電路的功率損耗以及節省 Boost 升壓開關功率損耗。然而,傳統解決方案僅支持高輸出 Boost 升壓開關模式。這樣的話,在音頻信號很弱時,功放電路效率非常低且浪費電池能量。如果在舊方案中把VOUT降低到輸入VIN電壓,依靠MOSFET的體二極管導通電流,其效率和散熱性能也不會很高,并且在高負載電流下,還可能會發生因體二極管的溫度升高而損壞功率 MOSFET 的最壞情況(見圖8)。但是 MP3432 可以采用直通模式,為其提供最優效率的供電,且不存在高溫?zé)龎男酒瑔栴}。圖 9 中顯示了在沒有直通模式的另一個設備中,當 VOUT 降至等于 VIN 時的性能,以及體二極管工作時的性能。.
結論
MPS 的產品 MP3432 是電池供電系統中用于第一級的完美之選。MP3432 可以為便攜式應用電池供電系統提供 30~40W 的功率,并且在待機和空閑模式下,能最大限度地降低功率損耗,同時能在非常低的電流水平下提供很高的效率,延長電池壽命和應用運行時間。MP3432在其全負載范圍以及全工作電壓范圍內都能實現極好的性能,是市面上便攜式解決方案中效率最高、用途最廣的一套產品。
